Ref.: A52904-6O

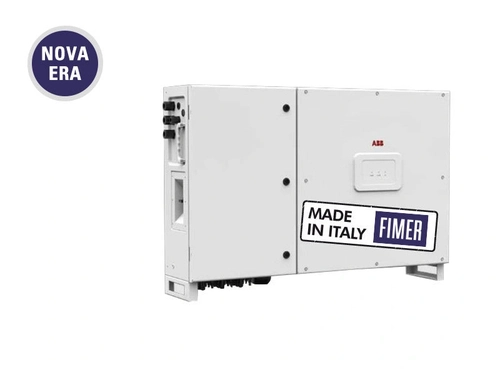

Inversor Solar Fotovoltaico On Grid Inversor 3p749904000a Pvs-50-tl-sx2 50.0kw Trifasico 380v 3 Mppt Monitoramento
R$ 50.572,00
ou 12x de R$ 5.278,29 no cartão
Descrição
O inversor PVS-50-TL-SX2 é a mais recente solução trifásica da ABB para sistemas fotovoltaicos descentralizados de grande eficiência de custos. Com 3 MPPTs independentes, foi projetado com o objetivo de maximizar o ROI em grandes sistemas com todas as vantagens de uma configuração descentralizada para telhados e instalações montadas no solo.
Apresenta compartimentos CA e CC separados e configuráveis para proporcionar facilidade de instalação e manutenção com sua capacidade de permanecer conectada separadamente ao módulo do inversor dentro do sistema.
O TRIO vem com as mais completas configurações de fiação disponíveis, incluindo até 15 entradas CC com conectores rápidos, fusíveis de proteção de linha, chaves CA + CC e para-raios CA e CC tipo II.
As interfaces de comunicação múltipla incorporadas (WLAN, Ethernet, RS485) combinadas com um protocolo Modbus compatível com Sunspec (RTU / TCP) permitem que o inversor seja facilmente integrado a qualquer sistema de monitoramento e controle de terceiros.
Graças à interface de usuário Web (Web User Interface - WUI) integrada, o instalador pode comissionar o inversor sem fio e alterar parâmetros avançados usando qualquer dispositivo habilitado para WLAN padrão (smartphone,tablet ou PC).
Destaques:
- 3 MPPTs independentes
- Topologia de estágio duplo para uma ampla faixa de entrada
- Grande conjunto de códigos de grade específicos disponíveis, que podem ser selecionados diretamente em campo
- Compartimentos CA e CC separados estão disponíveis em diferentes configurações
- Instalação vertical e horizontal
- Acesso sem fio a interfaces de usuário integradas
- Placa Ethernet daisy chain ativada
- Compatível com Modbus TPC / RTU Sunspec
- Monitoramento remoto e atualização de firmware via Aurora Vision® (logger free)
Entrada (CC):
- Máxima tensão de entrada (Vmax):1.000V
- Tensão de partida (Vstart): 420V (420V - 700V)
- Tensão nominal (Vccr): 610V
- Potência nominal (Pccr): 52.000W
- Número de rastreadores independentes: 3 x MPPTs
- Potência max. de entrada para cada MPPT: 17.500W
- Faixa de tensão de entrada do MPPT: 480V - 800V
- Corrente de entrada máx. (Iccmax) para cada MPPT: 36A
- Corrente de curto circuito máx. por MPPT: 55A (165A no caso de MPPT paralelo)
- Número de pares de entrada por MPPT: 5 pares
- Tipo de conexão: Conector de encaixe rápido PV
Proteções de Entrada:
- Proteção contra polaridade reversa: Sim, da fonte de corrente limitada
- Proteção contra sobretensão de entrada para cada MPPT: Sim, 1 para cada MPPT
- Proteção contra sobretensão de entrada para cada para-raios modular MPPT: Tipo 2 com monitoramento
- Classificação do comutador CC para cada MPPT (versão com comutador CC): 60A / 1000V
- Classificação de fusíveis (versões com fusíveis): 15A / 1000V
Saída (CA):
- Tipo de conexão de rede: Trifásico 3W + PE ou 4W + PE
- Potência nominal de saída (Pacr): 50.000W
- Potência máx. de saída (Pacmax): 50.000W
- Potência aparente máx. (Smax): 50.000VA
- Tensão nominal da rede (Vac,r): 400V
- Faixa de Tensão (conexão a rede): 320V - 480V
- Corrente máx. de saída (Iac, max): 77A
- Frequência de saída nominal: 50Hz / 60Hz (47~53 Hz)
- Distorção harmônica total de corrente: < 3%
- Tipo de conexão: Borne de parafuso, bucim
Proteções de Saída:
- Proteção anti-ilhamento de saída: Sim, de acordo com padrão local
- Proteção máxima de sobrecorrente externa CA: 100A
- Proteção contra sobretensão de saída (varistor): Sim
- Proteção contra sobretensão de saída (conecte o para-raios modular): Tipo 2 com monitoramento
Desempenho Operacional:
- Máxima eficiência (I,max): 98.30%
- Eficiência ponderada (EURO): 98.0%
Sistema de comunicação:
- Interfaces de comunicação incorporadas: 2 x RS485 | 2x Ethernet (RJ45) | WLAN (IEEE802.11 b/g/n a 2,4GHz)
- Protocolos de comunicação: Modbus RTU / TCP (compatível com Sunspec) Protocolo Aurora
- Serviços de monitoramento remoto: Acesso de nível padrão ao portal de monitoramento Aurora Vision
- Características avançadas: Interface de usuário da Web integrada | Registro incorporado e transferência direta de dados para a nuvem
Especificações Gerais:
- Nível de isolamento: sem transformador
- Faixa de temperatura ambiente: -25°C a 60°C
- Umidade relativa: 4% a 100% de condensação
- Nível de pressão sonora típico: 75dBA a 1m
- Altitude máxima de operação sem redução de capacidade: 2.000m
- Classificação de potreção: IP65 (IP54 para seção de resfriamento)
- Sistema de montagem: Suporte de parede, suporte horizontal
Especificações Físicas:
- Dimensões (AxLxP): 750mm x 1100mm x 261,5mm
- Peso: 70kg (modulo de potência + caixa de fiação)
Segurança e Padrão EMC::
- IEC/EN 62109-1 e IEC/EN 62109-2
